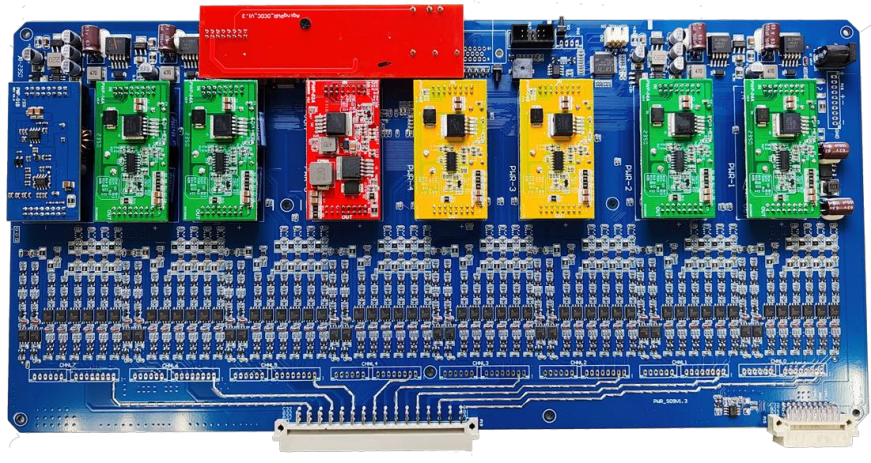

S09-老化系统8X4通道数控电源


          S09

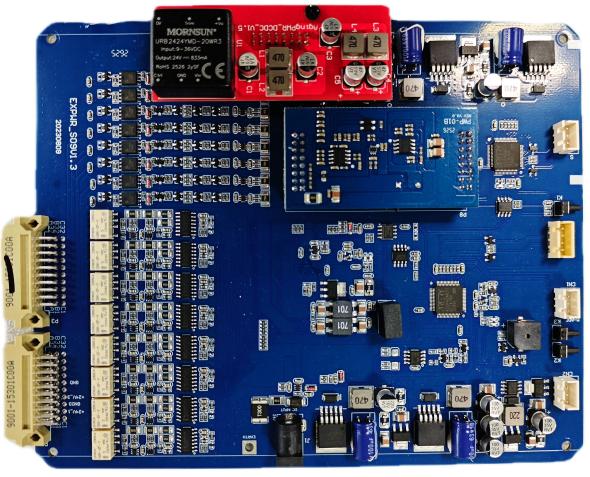

                          S09- EXT                                                            BL 8*4




基本描述：

     S09 是专为屏幕测试设计的一拖四通道老化电源板，可同时为屏幕测试提供多组独立且稳定的电源支持，适配多种类型电源需求。背光支持 8组*4CH，能为屏幕测试提供更丰富的背光调节，助力高效开展多通道并行的屏幕老化测试，为屏幕性能的稳定性验证提供可靠电力保障与灵活背光条件。




电源参数:


电源名称

电压范围（V）

步进（V）

精度（V）

纹波（V）

驱动电流（A）

电流监控精度

功率

IOVCC

1~15

0.1

0.1

0.05

2

<30mA:+-1mA;>30mA:3%

24W

VCI

1~15

0.1

0.1

0.05

2

<30mA:+-1mA;>30mA:3%

24W

VGH

1~25

0.1

0.1

0.05

0.3

<30mA:+-1mA;>30mA:3%

5W

VSP

1~15

0.1

0.1

0.05

1

<30mA:+-1mA;>30mA:3%

10W

AVDD

1~15

0.1

0.1

0.05

1

<30mA:+-1mA;>30mA:3%

10W

VSN

-1~-15

0.1

0.1

0.05

0.5

<30mA:+-1mA;>30mA:3%

5W

VCOM

-10~10

0.1

0.1

0.05

0.05

<30mA:+-1mA;>30mA:3%


VGL
-1~-15
0.1
0.1
0.05
0.5
<30mA:+-1mA;>30mA:3%
5W

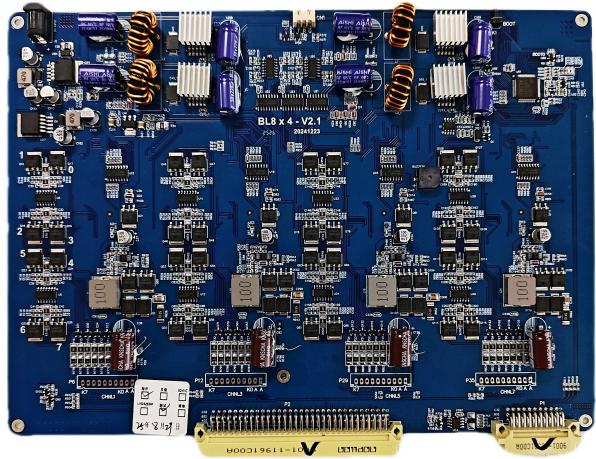

背光共4个通道输出，每个通道的规格如下：
LED 串数：8路，每串电流范围1~120mA，总电流720mA（MAX），总功率25W（MAX）
灯串电压：5~60V
电流误差：<30mA，±1mA；>30mA，±3%
