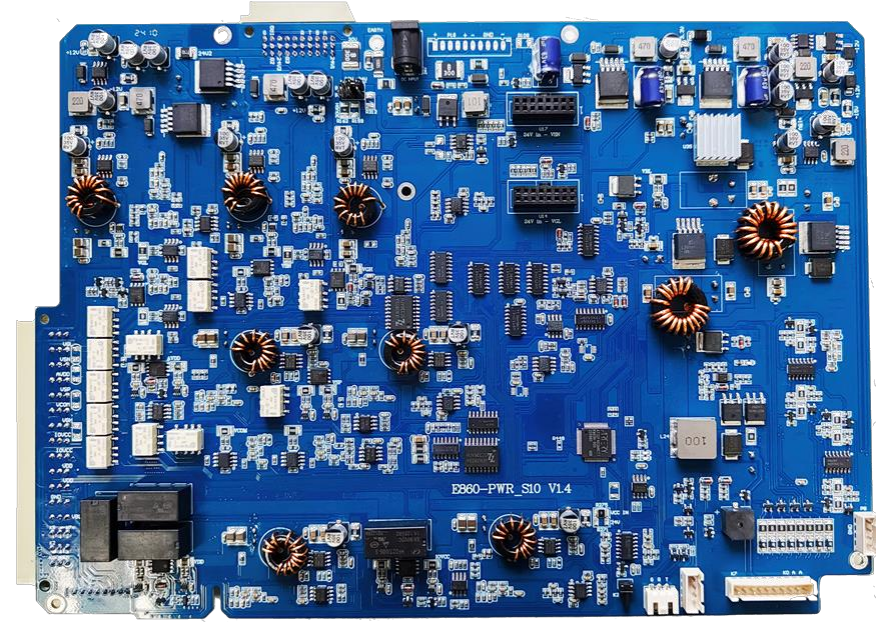

S10高精度电测数控电源

尺寸：长287*宽208*高23(mm)

基本描述：

     S10 是一款专为屏幕点灯电测场景打造的高性能电源板，核心亮点在于搭载了更高精度的电源调控技术，可精准响应点灯电测对电源稳定性与精准度的严苛要求，为测试结果的可靠性奠定基础。该电源板拥有丰富的电源输出类型，能灵活适配不同规格屏幕的多样化供电需求，此外，它还集成了恒流背光功能，可在测试中为屏幕提供稳定的背光支持，进一步适配屏幕点灯电测的全流程需求。


电源参数:


电源名称

电压范围（V）

步进（V）

精度（V）

纹波（V）

驱动电流（A）

电流监控精度

功率

IOVCC

1~12

0.1

0.1

0.05

2

mA档：±3%±1mA
uA档：±3%±1uA

7W

VCI

1~12

0.1

0.1

0.05

3

mA档：±3%±1mA
uA档：±3%±1uA

24W

VGH

1~25

0.1

0.1

0.05

0.3

mA档：±3%±1mA
uA档：±3%±1uA

3W

VSP

1~15

0.1

0.1

0.05

1

mA档：±3%±1mA
uA档：±3%±1uA

7W

AVDD

1~15

0.1

0.1

0.05

1

mA档：±3%±1mA
uA档：±3%±1uA

7W

VSN

-1~-15

0.1

0.1

0.05

0.5

mA档：±3%±1mA
uA档：±3%±1uA

5W

VGL

-1~-15

0.1

0.1

0.05

0.5

mA档：±3%±1mA
uA档：±3%±1uA

5W

VCOM

-10~10

0.1

0.1

0.05

0.05

mA档：±3%±1mA
uA档：±3%±1uA


VBL
5~18
0.1
0.1
0.05
8
mA档：±3%±1mA
100W
恒流背光：
共8个通道输出，每个通道的规格如下：
LED串数：8路，每串电流范围1~120mA，总电流960mA（MAX），总功率40W（MAX）
灯串电压：5~60V
电流误差：<30mA，±1mA；>30mA，±3%
