白平衡3Gamma光学校准软件XTS12-GM

一、系统介绍

        XTS12-GM 作为一款专业的通用Gamma校准软件平台，界面简洁直观。系统集成VCOM校准、Gamma调节（白平衡）、光学测量、OTP烧录、测试日志保存及生产统计等核心功能，助力客户实现高效、精准的显示模组光学调试与品质控制。

二、主测试界面介绍

       主测试界面结构清晰，分为三大功能区，全面提升测试流程的透明度与操作效率：

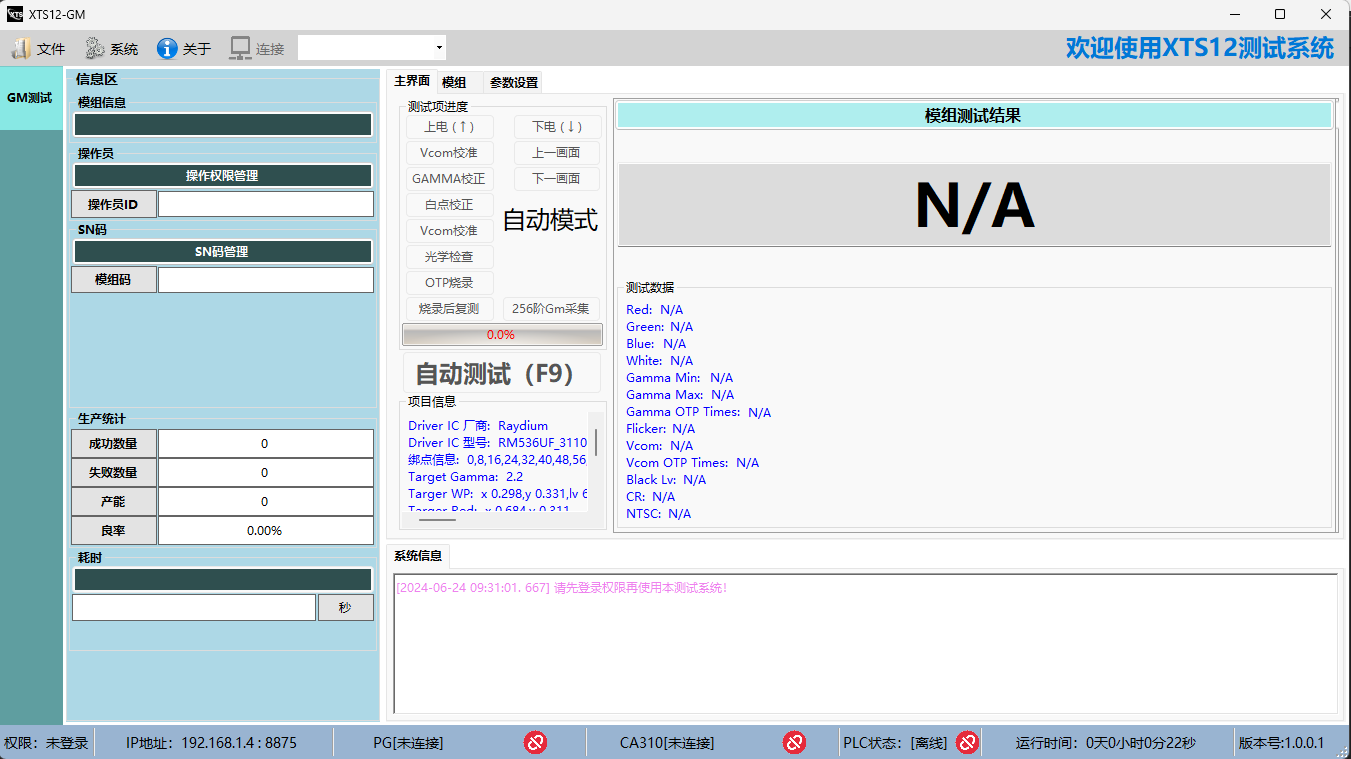

         1. 测试项进度面板：实时展示当前测试项目与状态，同时支持手动测试控制，方便产线灵活操作与实时监控；

         2. 项目信息面板：集中显示关键测试参数，包括Driver IC厂商、IC型号、绑点信息、目标Gamma值（Target Gamma）、目标白点（Target WP）、RGB目标亮度、Flicker卡控范围、黑色亮度上限、对比度下限（DT Min）、色域覆盖率（NTSC）等，确保每项指标均符合客户规格要求；

         3. 模组测试结果面板：完整呈现每块模组的测试数据与判定结果，包括红绿蓝白测试色坐标和亮度及卡控结果、Gamma/VCOM烧录值与次数、黑态亮度、对比度、色域覆盖等详细内容。点击“模组测试结果”可快速切换至图表分析界面，便于深度诊断与过程追溯。

三、gamma测试图表

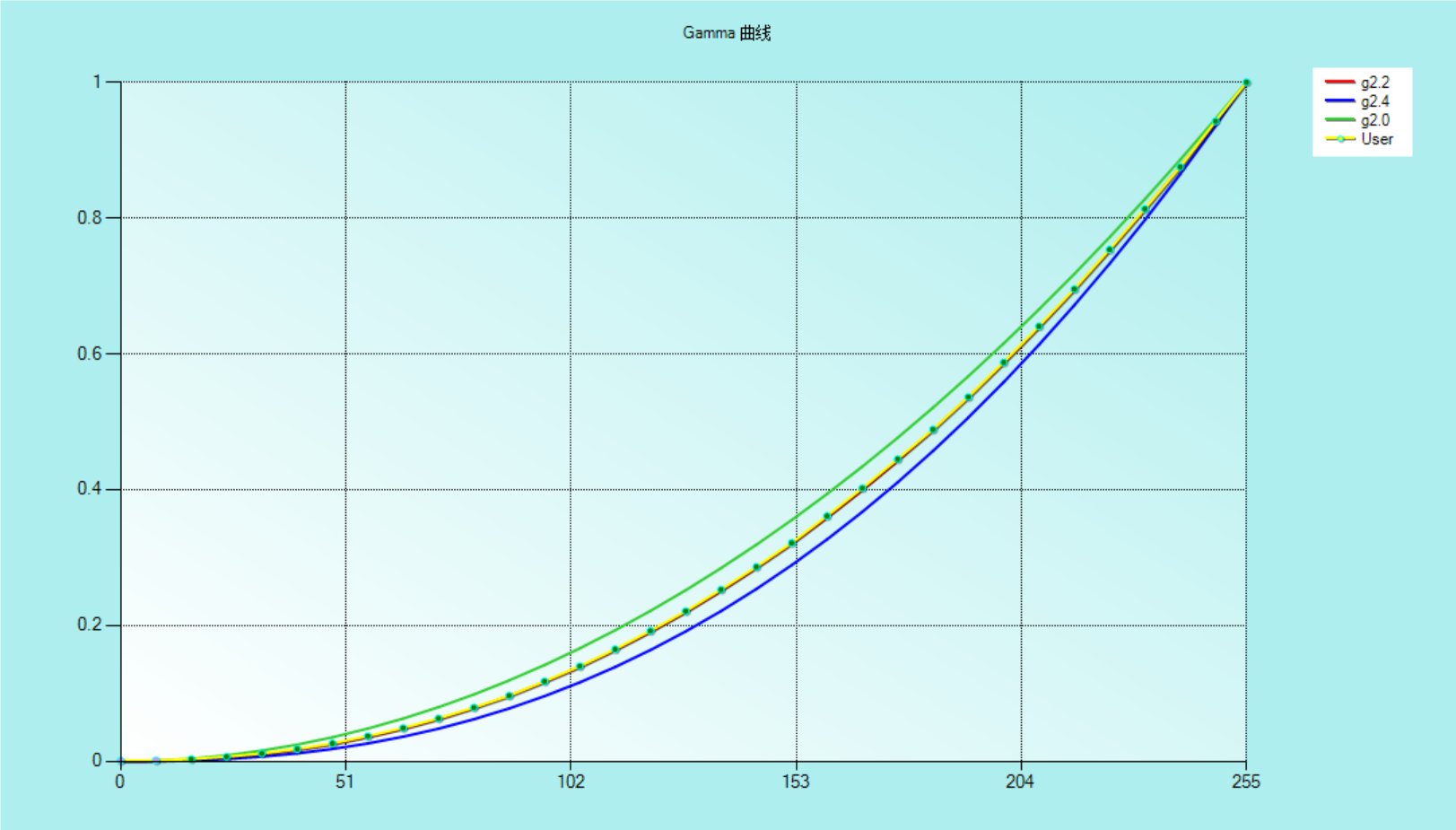

1.gamma曲线图

       通过实测绑点生成Gamma曲线，清晰对比模组实测曲线与标准曲线的吻合程度，直观评估光学性能一致性，帮助快速定位偏差。

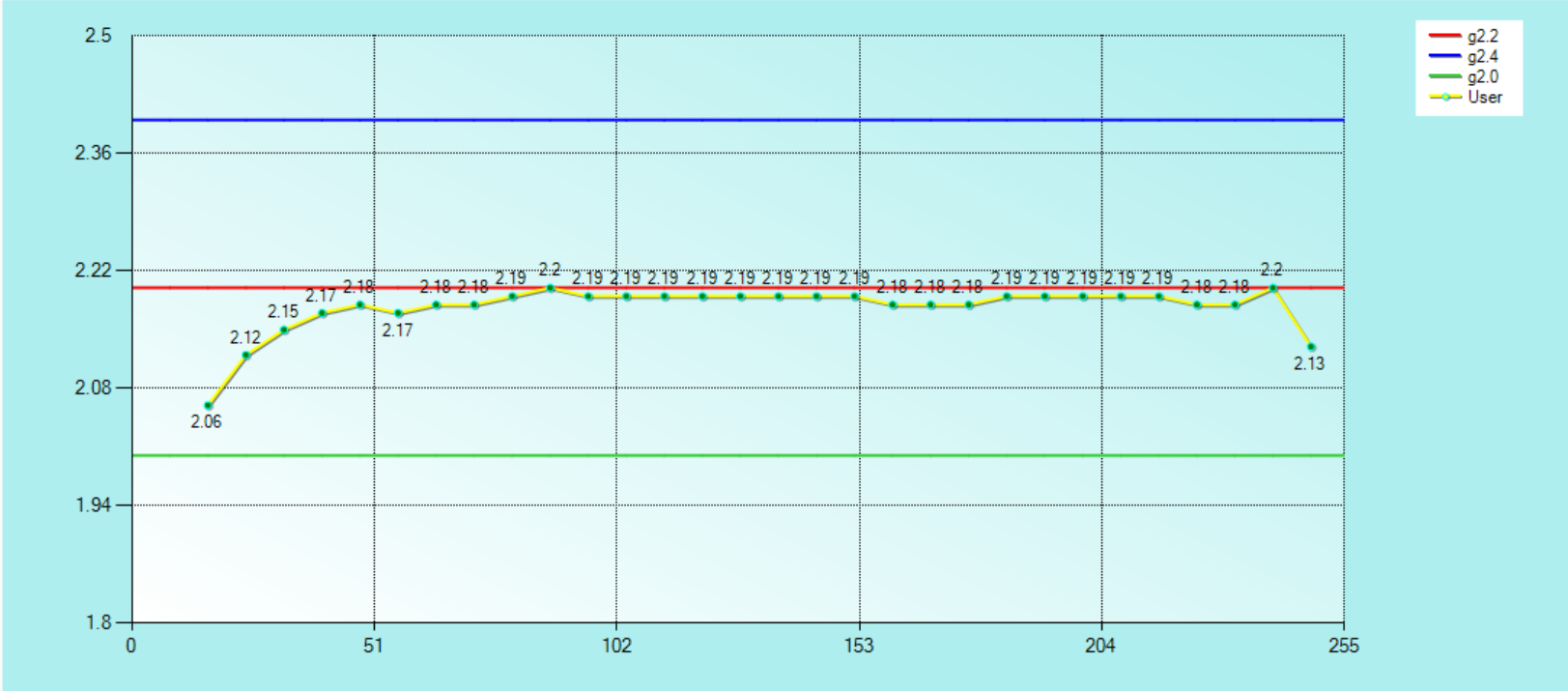

2.gamma分布图

       将各绑点Gamma值可视化展示，极大提升不良品检出效率与调试精准度。自动标出超出规格的点（红/紫色标识），黄色曲线为模组实测值。

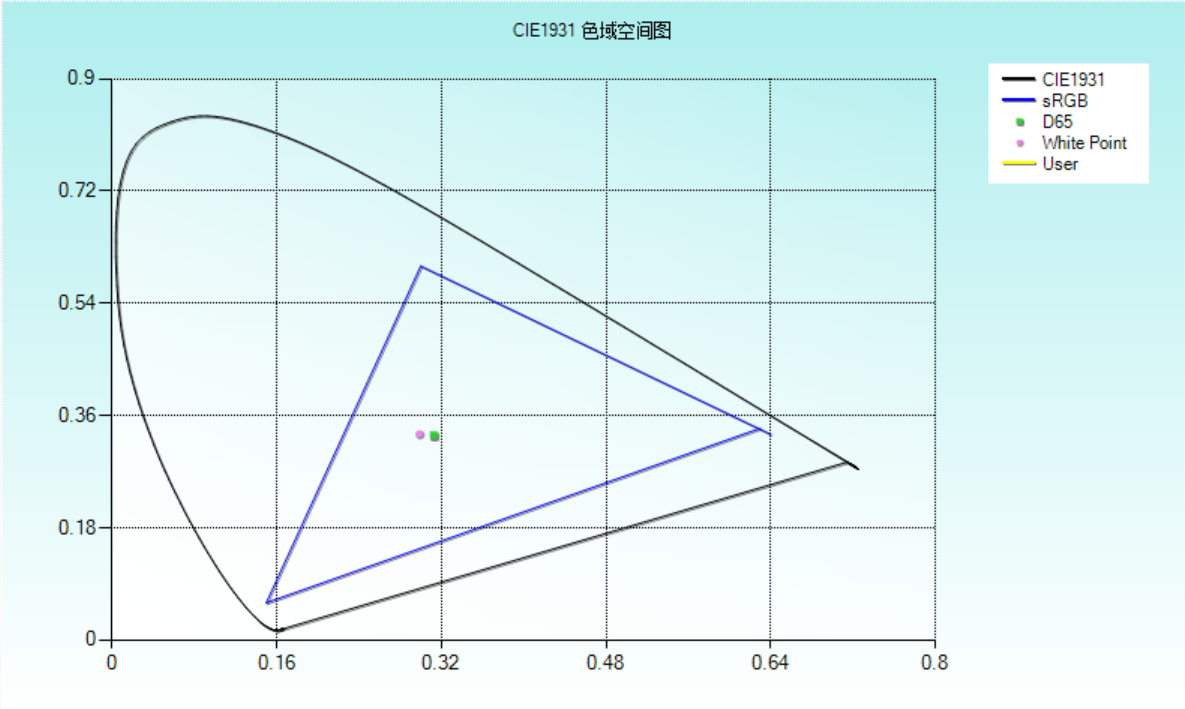

3.色域空间图

         基于CIE1931标准，显示模组实测白点（紫色标识）与色域范围（黄色三角区域），轻松判断色彩还原能力与白平衡准确性。

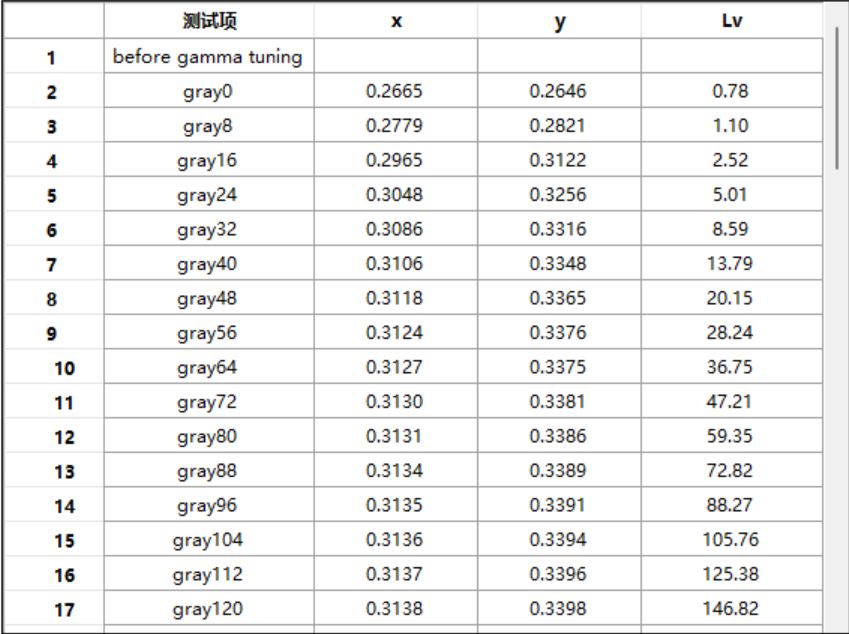

4.绑点采样测试表

        详细记录Gamma调试过程中各阶段的绑点实测数值，便于工程师追溯调整过程，优化校准策略，提升生产良率与效率。
